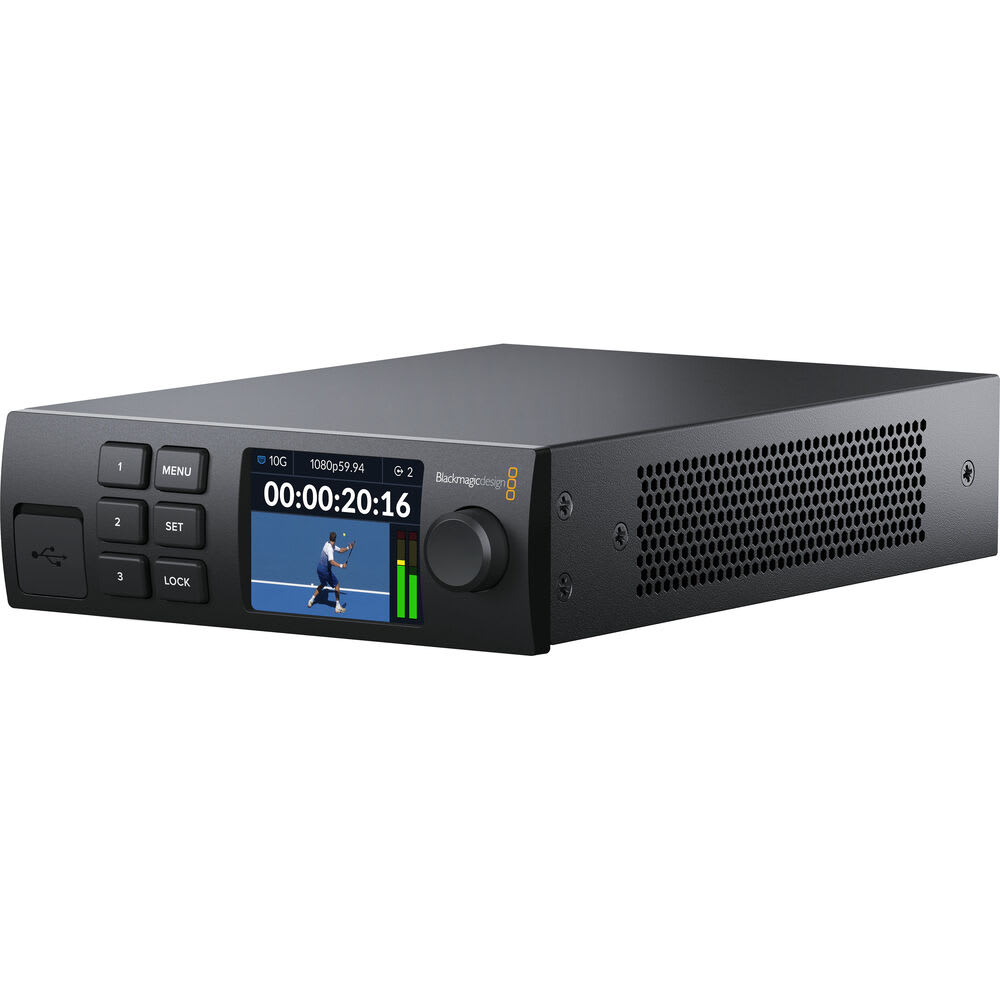

Conversor Broadcast IP SMPTE 2110 3x3G SDI

$ 908.990

Conversor de infraestructura broadcast diseñado para integrar equipamiento 3G-SDI existente en redes IP SMPTE 2110 no comprimidas mediante puerto RJ-45 de 10G Ethernet. Ofrece procesamiento simultáneo e independiente de 3 canales de entrada y 3 de salida hasta en 1080p60.

Conectividad bidireccional: 3 entradas 3G-SDI con re-sincronización automática a reloj PTP, 3 salidas 3G-SDI de bucle y 3 salidas 3G-SDI independientes.
Protocolos IP soportados: Cumple con SMPTE ST-2110-20 (video no comprimido), ST-2110-21 (traffic shaping), ST-2110-30 (audio PCM de 16 canales) y ST-2110-40 (datos auxiliares).
Gestión y Ruteo NMOS: Soporta especificaciones IS-04 (descubrimiento/registro) e IS-05 (gestión de conexiones) para enrutamiento virtual directo.

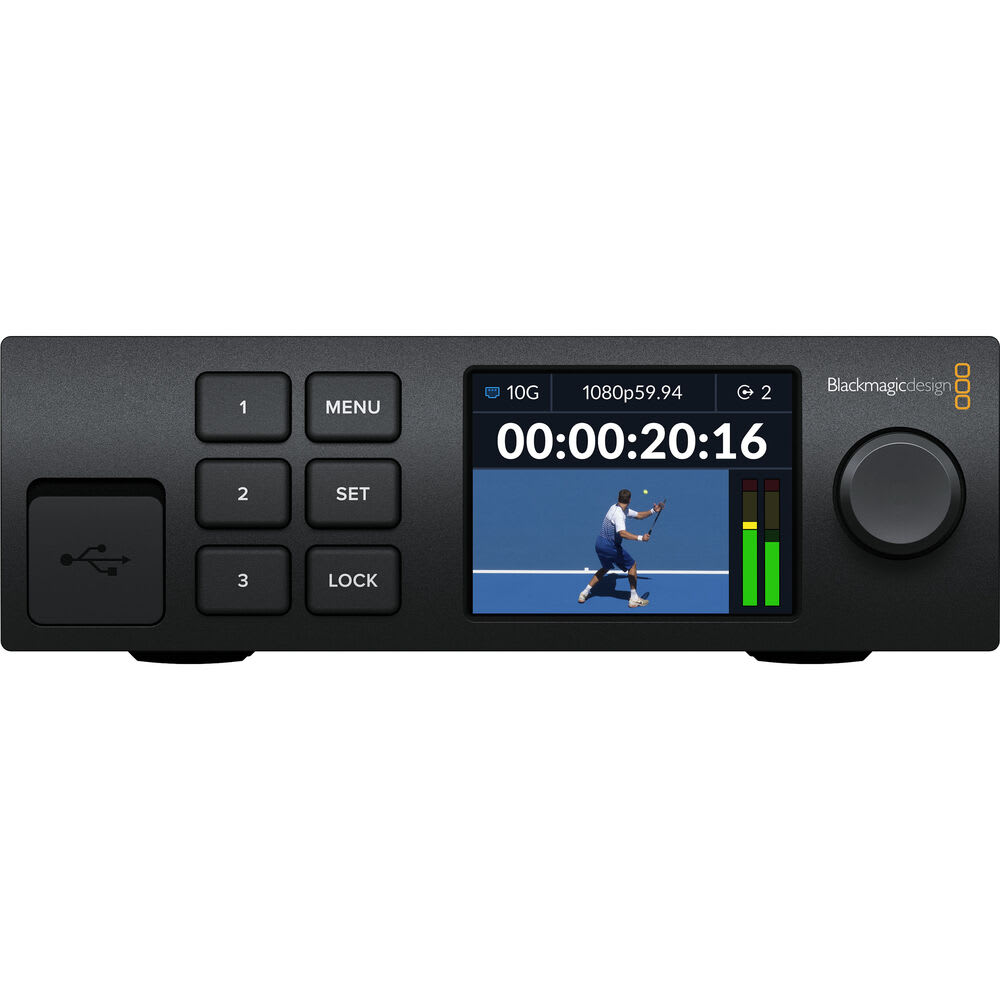

Monitoreo frontal: Pantalla LCD en color de 2.2" con perilla de control para visualización en vivo de video, vúmetros, código de tiempo y diagnóstico de red.
Alimentación redundante: Fuente de alimentación interna universal CA 100-240V y puerto Ethernet con PoE+.

Descripción técnica

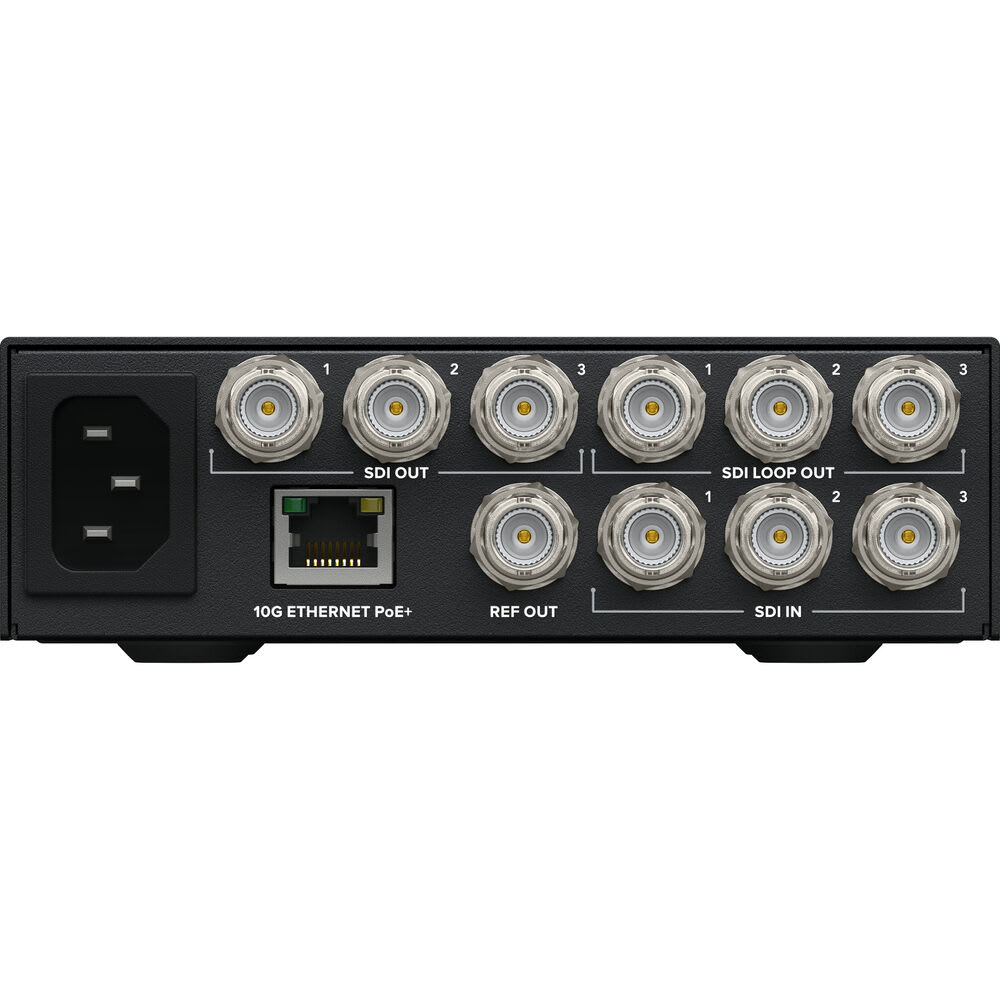

Conexiones e Interfaz

Entradas de video SDI: 3x 3G-SDI (BNC)

Salidas de video SDI: 3x 3G-SDI (BNC), 3x 3G-SDI Loop (BNC)

Salida de referencia: 1x BNC (Tri-Sync o Black Burst desde reloj PTP)

Interfaz de red IP: 1x RJ-45 10G Ethernet (10/100/1000/10G BASE-T) compatible con PoE+

Interfaz de computadora: 1x USB-C para configuración, firmware y control

Audio embebido SDI / IP: 16 canales de audio embebido en todas las entradas y salidas

Normas y Estándares SDI

Formatos SD: 525i59.94 NTSC, 625i50 PAL

Formatos HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Conformidad SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A y B

Muestreo de video: 4:2:2 / 4:4:4 YUV y RGB de 8 y 10 bits

Muestreo de audio: Frecuencia de muestreo estándar de televisión de 48 kHz y 24 bits

Estándares IP SMPTE 2110 y Control

SMPTE ST-2110-20: Video no comprimido (IGMP v2)

SMPTE ST-2110-21: Conformación de tráfico (Sender: Narrow / Receiver: Narrow, Wide, Asynchronous)

SMPTE ST-2110-30: Audio PCM (Nivel C)

SMPTE ST-2110-40: Datos auxiliares completos (RP 188/SMPTE 12M-2, subtítulos)

Sincronización de tiempo: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2

Gestión NMOS: IS-04 (v1.3.2), IS-05 (v1.1.2), BCP-002-01, BCP-004-01

Hardware y Control Frontal

Pantalla integrada: LCD en color de 2.2" para monitoreo de imagen, audio, timecode y menús

Controles locales: 6 botones de función con perilla giratoria (Spin Knob)

Factor de forma: 1/3 de unidad de rack (1U de altura)

Alimentación y Entornos

Fuente de alimentación: Interna 100 - 240V CA, 50/60Hz (Toma IEC C14)

Alimentación por red: PoE+ vía puerto RJ-45 10G Ethernet

Temperatura de funcionamiento: 5° a 40° C (32° a 104° F)

Incluye

1x Blackmagic Design 2110 IP Converter 3x3G

1x Folleto de bienvenida con código QR para descarga de software y manual
